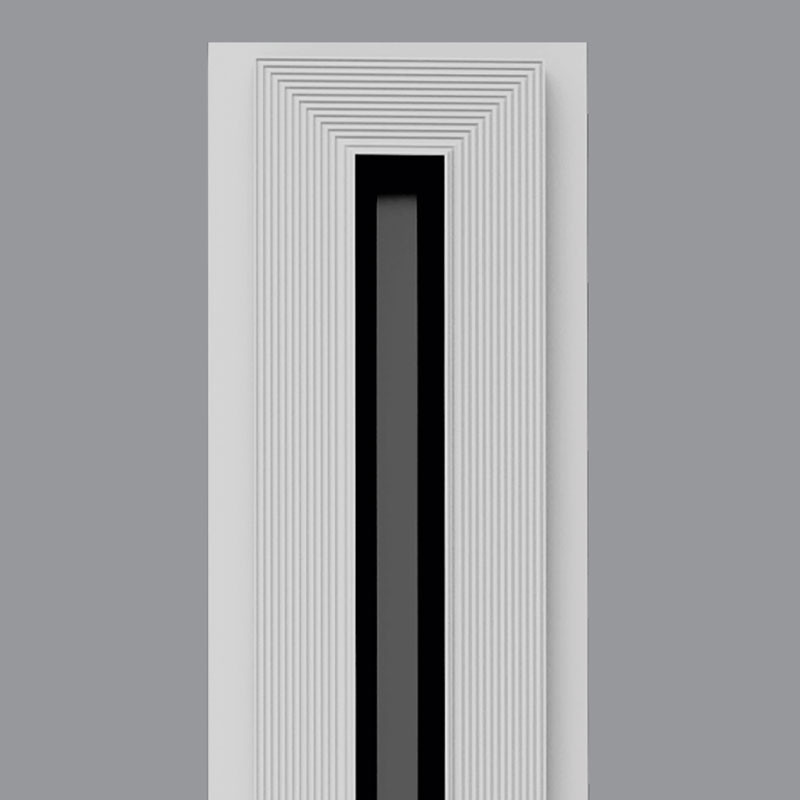

TLS (small) скрытый щелевой диффузор

TOPLINE

Новая запатентованная высокоэффективная серия щелевых диффузоров скрытого монтажа

⚠  Патент на изобретение RU 2834122 C 1

• Корректное распределение воздушного потока за счет сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
• Эффект Коанда - настилающий горизонтальный поток воздуха.
• Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.
• Визуальное совершенство за счет скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
• Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.

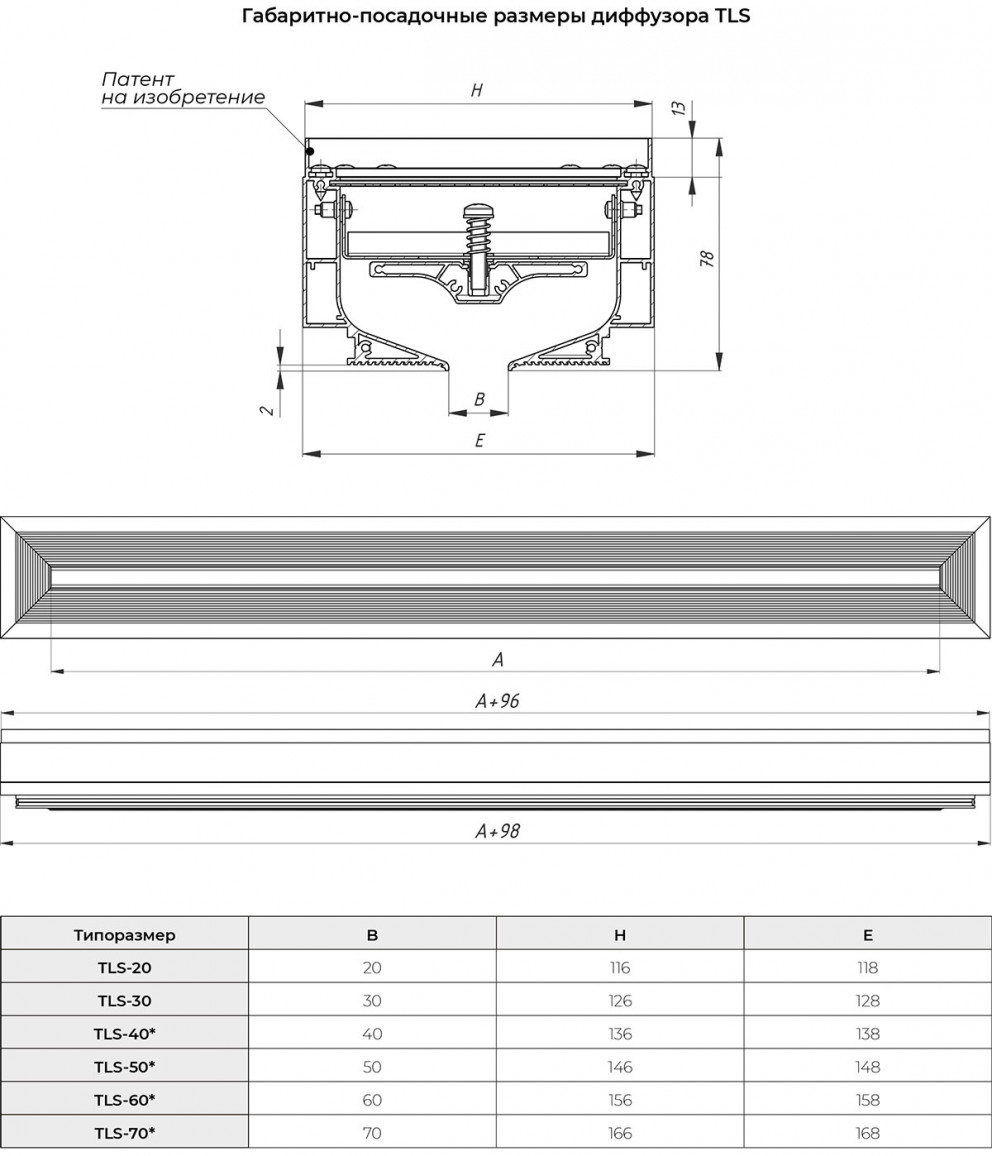

Конструктивные особенности / модификация

• 1 щель;
• высота щели от 20 до 70 мм;
• длина цельного диффузора от 200 до 2900 мм с любым шагом;
• монтаж под 1 или 2 ГКЛ;
• регулируемый дефлектор;
• фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;
• полка под шпаклевку 2 мм;
• возможна дополнительная комплектация выравнивателем потока воздуха или клапаном расхода воздуха;
• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Линейный щелевой диффузор TL предназначен для скрытой установки в систему вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Диффузоры встраиваются в стены или потолок, изготавливаемые из гипсокартона и металлического каркаса.

Диффузор выполнен в виде рамки из полых металлических профилей и регулируемого дефлектора.

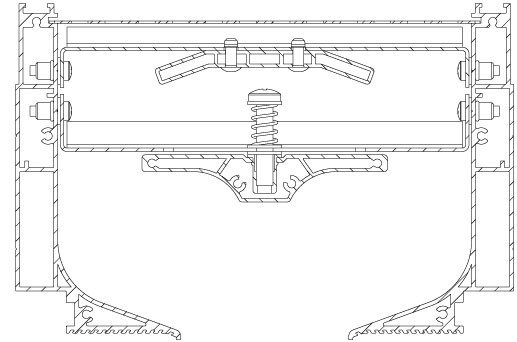

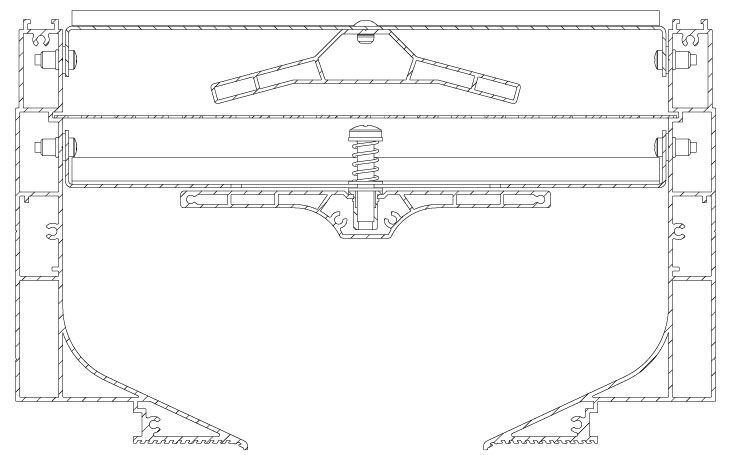

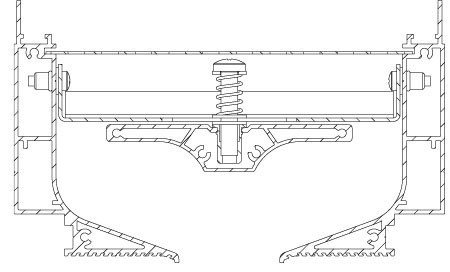

В зависимости от объема подаваемого воздуха диффузор имеет 3 модификации: S, M, L

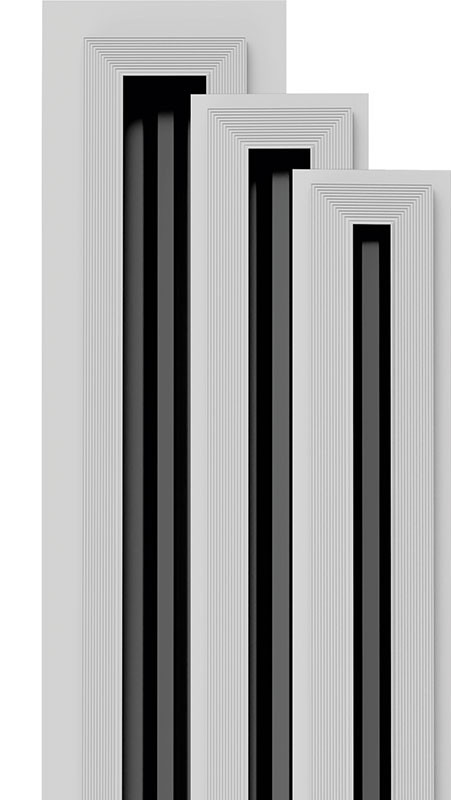

Модификация диффузоров
TLS Small (20-30)	TLM Medium (40-50)	TLSL Large (60-70)

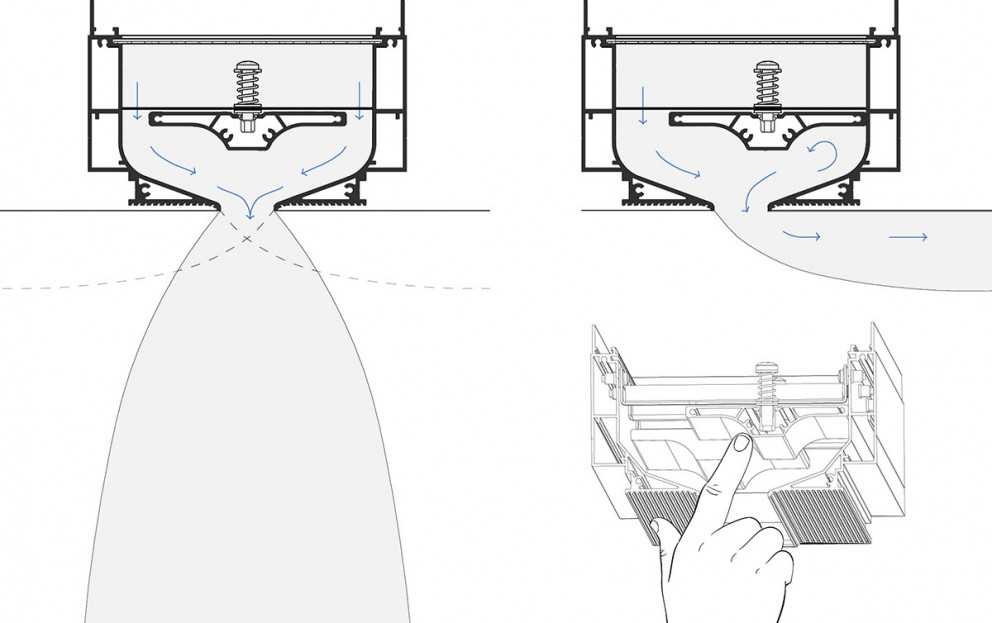

Распределение воздушных потоков

TLS (small)

Конструкция вентиляционного щелевого диффузора обеспечивает эффективное распределение воздушных потоков с сохранением живого сечения диффузора и объема подаваемого воздуха при любом положении дефлектора.

Подвижный дефлектор индивидуальной формы, специально разработанной для формирования направления воздушных потоков от вертикального до горизонтального потока (от 0° до 5,5° относительно плоскости потолка). Для удобства регулировки дефлектора в наружной части выполнен выступ, благодаря которому можно легко регулировать дефлектор влево и вправо. При любом положении дефлектора сохраняется живое сечение диффузора и соответствует входному сечению, что повышает производительность диффузора и акустический комфорт потребителя.

Дефлектор можно изготавливать и устанавливать сегментно по длине диффузора. Такая конструкция позволяет двигать его разнонаправлено, что позволяет формировать направление струи в обе стороны одновременно.
